Da classificação de risco da IT-14/SP ao posicionamento por raio de caminhamento da IT-21/SP, com exemplo numérico em loja de 100 m² e comparativo de custo.
O contexto: por que esse cálculo importa
O dimensionamento de extintores parece um item secundário do projeto de PPCI, mas é um dos mais devolvidos pelo CBM. Não porque o cálculo seja difícil, mas porque mistura três coisas: classificação da ocupação, distância de caminhamento e capacidade extintora unitária. Acertar um e errar outro reprova.
Neste artigo usamos como base as ITs do Corpo de Bombeiros de São Paulo (IT-14/2019 e IT-21/2019), que servem de referência pra boa parte dos demais CBM estaduais. Sempre confira a IT vigente do seu estado antes de protocolar. (Nota: a IT-21/SP foi atualizada em 2019, mas o método de cálculo se manteve estável até 2026.)
Classes de incêndio e tipos de agente
O agente extintor escolhido tem que ser compatível com a classe de incêndio prevista. As classes seguem a NBR 12693:
- A.Sólidos comuns: madeira, papel, tecido, borracha, plástico. Indicação: triângulo verde.
- B.Líquidos inflamáveis: gasolina, óleos, solventes. Indicação: quadrado vermelho.
- C.Equipamentos energizados: quadros, motores, transformadores. Indicação: círculo azul.
- D.Metais pirofóricos: magnésio, sódio, alumínio em pó. Indicação: estrela amarela.
- K.Óleos e gorduras de cozinha: cozinhas industriais. Indicação: quadrado preto.
Os agentes mais comuns no projeto residencial e comercial são:
- ·Água: só classe A. Resfriamento.
- ·CO₂: classes B e C. Abafamento, não condutor, sem resíduo.
- ·Pó BC: classes B e C. Bicarbonato de sódio.
- ·Pó ABC: universal. Fosfato monoamônico. O mais usado em projetos comuns.
- ·Espuma mecânica: classes A e B. Comum em postos e indústria química.
Classificação da edificação
Antes de calcular a quantidade, defina o risco da edificação. Pela tabela A da IT-14/2019 (SP), o método probabilístico classifica em:
- ·Baixo: ≤ 300 MJ/m²
- ·Médio: > 300 MJ/m² e ≤ 1.200 MJ/m²
- ·Alto: > 1.200 MJ/m²

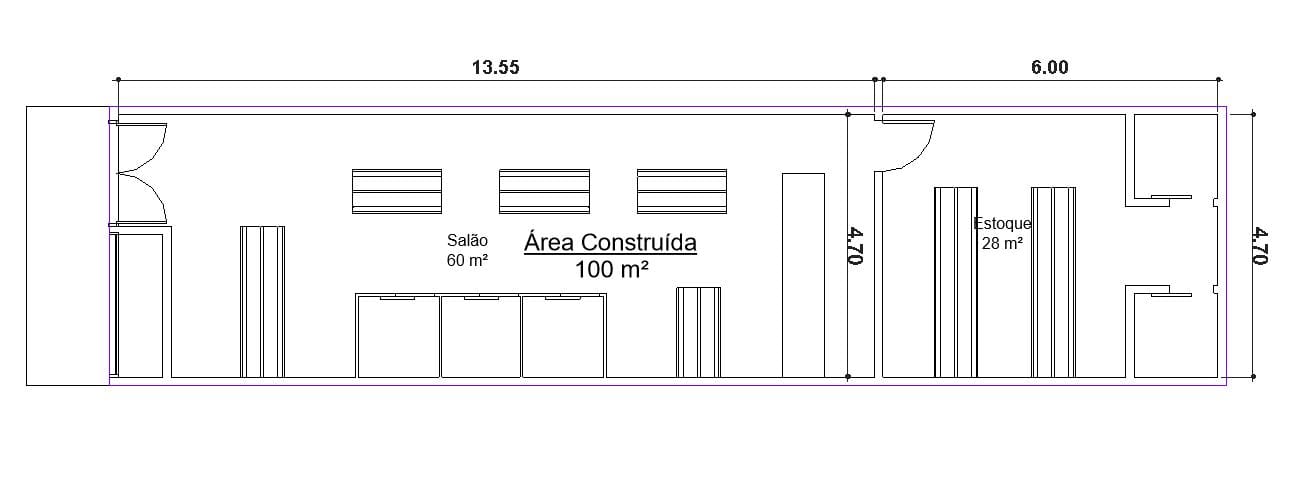

Exemplo prático: loja de roupas com 100 m² (60 m² salão + 28 m² estoque, ocupação C-2 da IT-14, comércio varejista têxtil) recebe carga de incêndio de 600 MJ/m². Resultado: risco médio.
Distância de caminhamento
Com o risco definido, a tabela 1 da IT-21/2019 (SP) dá a distância máxima que o ocupante pode percorrer até o extintor mais próximo:
- ·Risco baixo: 25 m
- ·Risco médio: 20 m
- ·Risco alto: 15 m
Atenção: distância de caminhamento é a real, contornando obstáculos. Não é raio em linha reta. Quando houver paredes, balcões ou móveis fixos, desenhe o trajeto e meça por ele.
Capacidade extintora
Cada extintor tem uma capacidade extintora, expressa em números seguidos da letra da classe (ex: 2-A:20-B:C). Isso é diferente da capacidade nominal, que é só o peso/volume do agente (ex: 12 kg de pó ABC). A capacidade extintora é definida em ensaio normalizado e é o que vale pro projeto.
Capacidades extintoras mínimas pra extintores portáteis (NBR 12693 e IT-21/SP):
- ·Carga d’água: mínimo 2-A
- ·Espuma mecânica: mínimo 2-A : 10-B
- ·CO₂: mínimo 5-B:C
- ·Pó BC: mínimo 20-B:C
- ·Pó ABC: mínimo 2-A : 20-B:C
Voltando ao exemplo da loja: risco médio, classes A (predominante) e C (secundária). A capacidade mínima é 3-A : 40-B:C pra atender simultaneamente as duas classes. Combinações que cumprem:

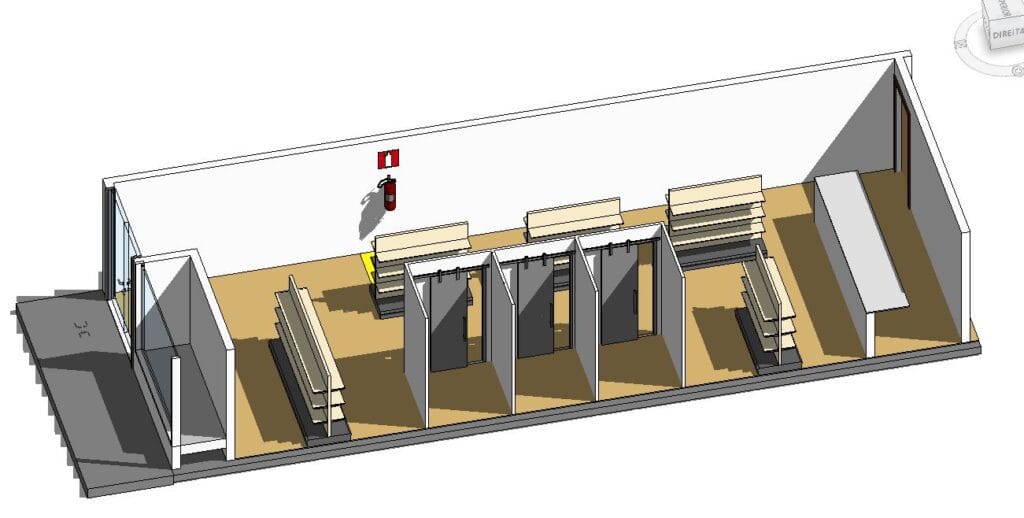

2 × pó ABC 12 kg (3-A : 20-B:C cada) = total 6-A : 40-B:C. Cobre tudo com sobra.
2 × água 10 L em dupla (2-A cada, somam 4-A) + 1 × pó BC 12 kg (20-B:C). Total 4-A : 40-B:C.
Posicionamento dos extintores
Regras práticas pra posicionar:
- 01.O primeiro extintor fica a, no máximo, 5 m da entrada principal do pavimento térreo, ou a 5 m da escada nos demais pavimentos.
- 02.Os demais extintores são distribuídos de modo que nenhum ponto da edificação ultrapasse a distância de caminhamento pro extintor mais próximo da classe correspondente.
- 03.Pelo menos 50% dos extintores da edificação devem ser portáteis (carreta não conta como cobertura primária).
- 04.Locais de risco específico (sala de bombas, transformadores, casa de máquinas, cozinha industrial) ganham extintor extra, independente da cobertura geral.
Comparativo de custos
Sai mais barato o que parece? Tomando preço médio de mercado em São Paulo, mai/2026 (valores referenciais, validar com fornecedor local):
- ·Opção A (2 × ABC 12 kg, R$ 315 cada) = R$ 630
- ·Opção B (2 × água R$ 175 + 1 × BC R$ 260) = R$ 610
A diferença é mínima. Como o pó ABC ocupa menos espaço e tem manutenção simples, normalmente é a escolha do projeto.
Detalhamento no Revit

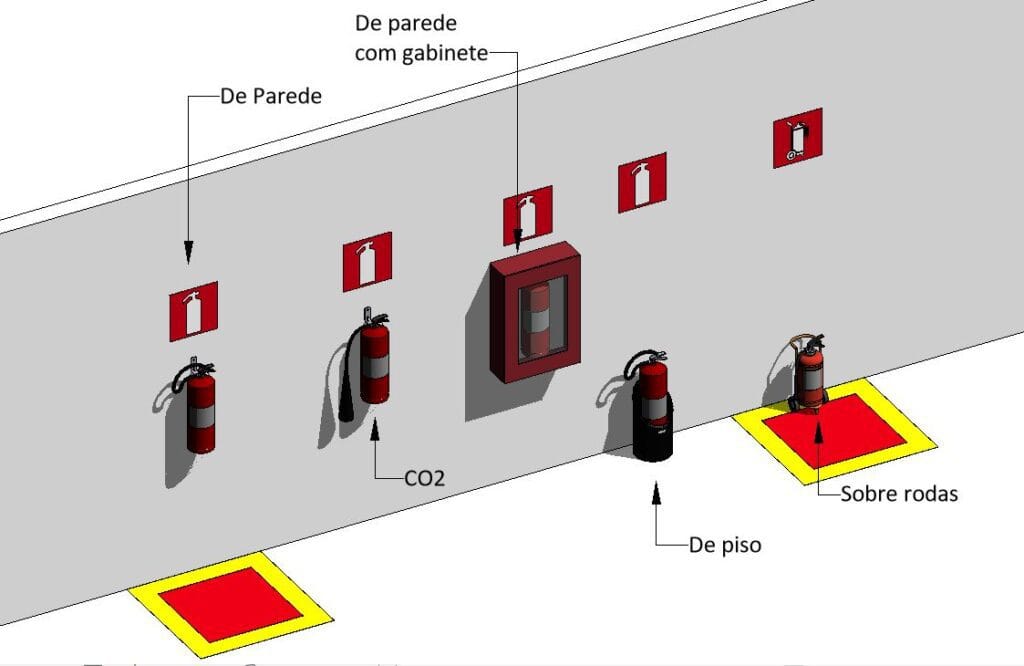

No Revit, os extintores entram como famílias de Equipamento Mecânico ou de Componente Especial com parâmetros compartilhados de capacidade extintora, classe de risco e código do fabricante. Pra projeto PPCI completo, isso permite:
- ·Tabela de quantitativos automática (modelo, capacidade, total por pavimento).
- ·Áreas de cobertura visíveis no projeto (raio paramétrico).
- ·Exportação direta pro memorial e legenda.
Se você está montando todo o fluxo de PPCI no Revit, da carga de incêndio à documentação final, a Trilha PPCI cobre o cálculo de extintores junto com hidrantes, iluminação de emergência e laudo final.
